Bildungsstätten der Ingenieurbüro Gierke Planungsgesellschaft mbH

Heizungstechnik:

• abschnittsweiser Aufbau einer neuen Wärmeverteilung und neuer Heizkörper für das Gebäude sowie Anbindung der Lüftungsanlage und Erneuerung der Deckenstrahlheizung in der Sporthalle, Einbau von 500 m² Fußbodenheizung, Gesamtleistung 900 kW

Raumlufttechnik:

• Lüftungsanlage zur Versorgung der Küche mit Mensa, der innenliegenden Hallen, der WC-Bereiche, des Kellergeschosses, der Sporthalle (Versammlungsstätte), der Umkleide- und Duschbereiche, der Aula (Versammlungsstätte) mit einer Gesamtleistung von 45.000 m³/h

Kältetechnik:

• Kaltwassernetz und -verteilung für die Versorgung der Lüftungsanlagen Aula und NTW-Bereich, Kälteleistung 70 kW

Sanitärtechnik:

• Erneuerung der Trink-, Schmutz- und Regenwassernetze mit WC-Bereichen, Küche, Duschbereichen, Fettabscheideranlage für die Küche, innenliegender Regenentwässerung

Besonderheiten:

• Umbau im laufenden Betrieb, z. T. höchste Anforderungen an Lautstärke und Komfort (Aula)

Heizungstechnik:

• Erweiterung der bestehenden Wärmeversorgung des Schulgebäudes zur Versorgung der neuen Aula, Aufbau einer Wärmeverteilung für Heizkörper und ca. 500 m² Fußbodenheizung sowie zur Anbindung der Lüftungsanlagen

Raumlufttechnik:

• Lüftungsanlagen mit Kühlfunktion zur Versorgung der Aula (Versammlungsstätte) und der Nebenräume

Kältetechnik:

• Kaltwassererzeugung über einen zentralen Kaltwassersatz, Aufbau des Kaltwassernetzes für die Versorgung der Lüftungsanlage Aula,  Kälteleistung 70 kW

Sanitärtechnik:

• Einbau der Trink-, Schmutz- und Regenwassernetze mit WC-Bereichen, innenliegende Regenentwässerung

Besonderheiten:

• Sehr repräsentatives Gebäude mit höchsten Anforderungen an Lautstärke und Komfort

Heizungstechnik:

• Aufbau einer teilweise neuen Wärmeverteilung und neuer Heizkörper für das Gebäude in mehreren Bauabschnitten, Anbindung neuer Trassen an das Bestandssystem, Durchführen des hydraulischen Abgleichs der Wärmeverteilung, Gesamtleistung 650 kW

Raumlufttechnik:

• Kleinlüftungsanlagen für Nebenräume

Sanitärtechnik:

• abschnittsweise Erneuerung der Trink-, Schmutz- und Regenwassernetze mit WC-Bereichen und Küchen, Einbau von 2 Fettabscheideranlagen für die Küchen, Vollständige Erneuerung der Regen- und Schmutzwasserleitungen im Innen- und Außenbereich bis zu den Übergabeschächten, Einbau einer Regenwasserrückhaltung über Rigolen

Besonderheiten:

• Umbau im laufenden Betrieb
  hohe Anforderungen an den Brandschutz

Heizungstechnik:

• Anschluss an das Fernwärmenetz der Stadt Wolfsburg, Aufbau einer  Wärmeverteilung zur Versorgung der statischen Heizflächen sowie Anbindung der Lüftungsanlage, Einbau einer Fußbodenheizung im Krippenbereich, Gesamtleistung 350 kW

Raumlufttechnik:

• Lüftungsanlagen zur Versorgung der zentralen Großküche, der Gruppen- und Nebenräume, des Familienzentrums mit einer Gesamtleistung von 11.000 m³/h

Sanitärtechnik:

• Anschluss an das Trinkwassernetz der Stadt Wolfsburg, Aufbau der Trink-, Schmutz- und Regenwassernetze mit WC- und Waschbereichen, Küchen, Duschbereichen, Fettabscheideranlage für die Küche, z. T. innenliegende Regenentwässerung, dezentrale Warmwasserbereitung über Frischwasserstationen für die Gruppen, zentrale Warmwasserbereitung für die Großküche

Besonderheiten:

• Sehr enger Kostenrahmen, hohe Anforderungen an Lautstärke

Heizungstechnik:

• Anschluss an das Nahwärmenetz der Schule, Aufbau der Wärmeverteilung zur Versorgung der statischen Heizflächen, der Deckenstrahlheizung und der Lüftungsanlage, Anschluss einer zentralen Warmwasserbereitung

Raumlufttechnik:

• Lüftungsanlagen zur Versorgung der Dusch- und der Nebenräume

Sanitärtechnik:

• Einbau der Trink-, Schmutz- und Regenwassernetze mit WC- und Duschbereichen, innenliegende Regenentwässerung, Anschluss an das öffentliche Kanalnetz der Stadtentwässerung Düsseldorf

Besonderheiten:

• Sehr enger Termin- und Kostenplan

Heizungstechnik:

• Anschluss an das Fernwärmenetz der Stadt Düsseldorf, Aufbau der Wärmeverteilung zur Versorgung der statischen Heizflächen, der Deckenstrahlheizung und der Lüftungsanlage, Anschluss einer zentralen Warmwasserbereitung

Raumlufttechnik:

• Lüftungsanlagen zur Versorgung der Dusch- und der Nebenräume

Sanitärtechnik:

• Einbau der Trink-, Schmutz- und Regenwassernetze mit WC- und Duschbereichen, innenliegende Regenentwässerung, Anschluss an das öffentliche Kanalnetz der Stadtentwässerung Düsseldorf

Besonderheiten:

• Sehr enger Termin- und Kostenplan

Heizungstechnik:

• Errichtung eines Pelletkessels mit 80 kW in der Heizungszentrale der benachbarten Grundschule und Versorgung über Nahwärmeleitung, Beheizung über Fußbodenheizung.

Raumlufttechnik:

• Lüftungsanlage (Gesamtvolumenstrom 5.240 m³/h) für innenliegende Räume und Gruppenräume

Sanitärtechnik:

• Ausstattung der WC- und Waschräume mit kindgerechten Objekten und Armaturen, fetthaltige Abwasserführung der Küche und Spülküche, innenliegende Regenentwässerung

MSR-Technik:

• DDC-Automationssysteme für Raumlufttechnik und Heizungstechnik

Heizungstechnik:

• Erhaltung und Weiterverwendung der funktionsfähigen Heizungsversorgung, Anschluss einer neuen Heizgruppe sowie Planung der Heizungsversorgung für den Anbau

Raumlufttechnik:

• Lüftungsanlagen zur Versorgung der Fach- und innenliegenden Räume

Sanitärtechnik:

• Sanierung der Abwasseranlagen, Trennung des Mischwassersystems, Errichtung neuer Trink-, Schmutz- und Regenwassernetze mit Versorgung der WC-Bereiche, Fach- und Nebenräume, Versorgung des Anbaus aus dem Altbau

Besonderheiten:

• Erweiterung bestehender Anlagen und Netze

Heizungstechnik:

• Versorgung der Sporthalle über Nahwärmeeinspeisung aus der Schule, Gesamtanschlussleistung 160 kW

Raumlufttechnik:

• Lüftungsanlagen zur Versorgung der Umkleiden, Sanitär-, Technik- und Nebenräume

Sanitärtechnik:

• Erneuerung der Trinkwassereinspeisung aus dem benachbarten Schulgebäude, Warmwasserversorgung über zentralen Pufferspeicher mit Frischwasserstation, Einrichtungsgegenstände für die Sanitärräume, Anschluss des Abwasser-Mischsystems an das öffentliche Kanalnetz

Heizungstechnik:

• Anbindung der neuen Lüftungsgeräte sowie der neuen Warmwasserbereitung für die Küche an die bestehende Wärmeversorgung

Raumlufttechnik:

• Errichtung neuer Lüftungsanlagen für den Hörsaal, die Küche sowie für die WC- und Nebenräume in unterschiedlichen Geschossen mit zentraler Kälteerzeugung

Sanitärtechnik:

• Anbindung neuer Kochgeräte an das bestehende Trink- und Abwassersystem sowie dessen Erweiterung

MSR-Technik:

• DDC-Regelung mit Aufschaltung auf die bestehende Gebäudeleittechnik für die Lüftungsanlagen, Umluftkühler, Warmwasserbereitung und Kältemaschine

Besonderheiten:

• Sehr enge Platzverhältnisse, kritische Statik, teilweise Denkmalschutz

Heizungstechnik:

• Wärmeversorgung mittels Nahwärme, Ausstattung der Labore mit Deckenstrahlplatten, Beheizung der Technik-, Sanitär- und Nebenräume über Plattenheizkörper

Raumlufttechnik:

• Zentrale Lüftungsanlage für die Sanitär- und innenliegenden Technikräume sowie das Labor mit Wärmerückgewinnung (70 %), Gesamtluftvolumenstrom 970 m³/h

Sanitärtechnik:

• Trinkwasserbereitstellung aus der bestehenden Versorgung der Liegenschaft, Einführung der Leitungstrassen in den Institutsneubau, Ausstattung und Anschluss der sanitären Objekte

MSR-Technik:

• DDC-Regelung mit Aufschaltung auf die bestehende Gebäudeleittechnik für die Raumluft-, Heizungs- und Sanitärtechnik

Heizungstechnik:

• Austausch der Ölkessel gegen zwei Gas-Brennwertkessel mit je 400 kW, Erneuerung des Abgassystems, Sanierung der  Heizkreisverteiler

Sanitärtechnik:

• Kondensatableitung der Gas-Brennwertkessel über eine Neutralisationseinrichtung mit nachgeschalteter Schmutzwasserhebeanlage

MSR-Technik:

• DDC-Automationssystem für Heizungstechnik und Sanitärtechnik mit Aufschaltung auf die Gebäudeleittechnik

Heizungstechnik:

• Wärmeerzeugung mit 2 Luft/Wasser-Wärmepumpen, Beheizung über Fußbodenheizung, Wärmeversorgung der Lüftungsanlagen, Gesamtleistung 86 kW

Sanitärtechnik:

• Warmwassererzeugung über zentrale Frischwasserstation, Planung der Entwässerungsanlagen in den Außenanlagen einschl. Schmutzwasserhebeanlage und Drainage

Lüftungstechnik:

• Zu- und Abluftanlage für die Gruppen- und innenliegenden Räume
  mit Gesamtvolumenstrom von 5.460 m³/h und
  separate Zu- und Abluftanlage für die Küche, Spülküche und
  Wirtschaftsräume mit Gesamtvolumenstrom 4.010 m³/h für Außenaufstellung

MSR-Technik:

• DDC-Automationssystem für Raumlufttechnik und Heizungstechnik

Besonderheiten:

• kindgerechte Ausstattung des Gebäudes

Heizungstechnik:

• Wärmeversorgung über eine Fernwärmeübergabestation (60 kW) mittels Niedertemperatur-Fußbodenheizung, witterungsgeführte Regelung der Vorlauftemperatur

Lüftungstechnik:

• Entlüftung der innenliegenden Räume sowie Sanitärbereiche

Sanitärtechnik:

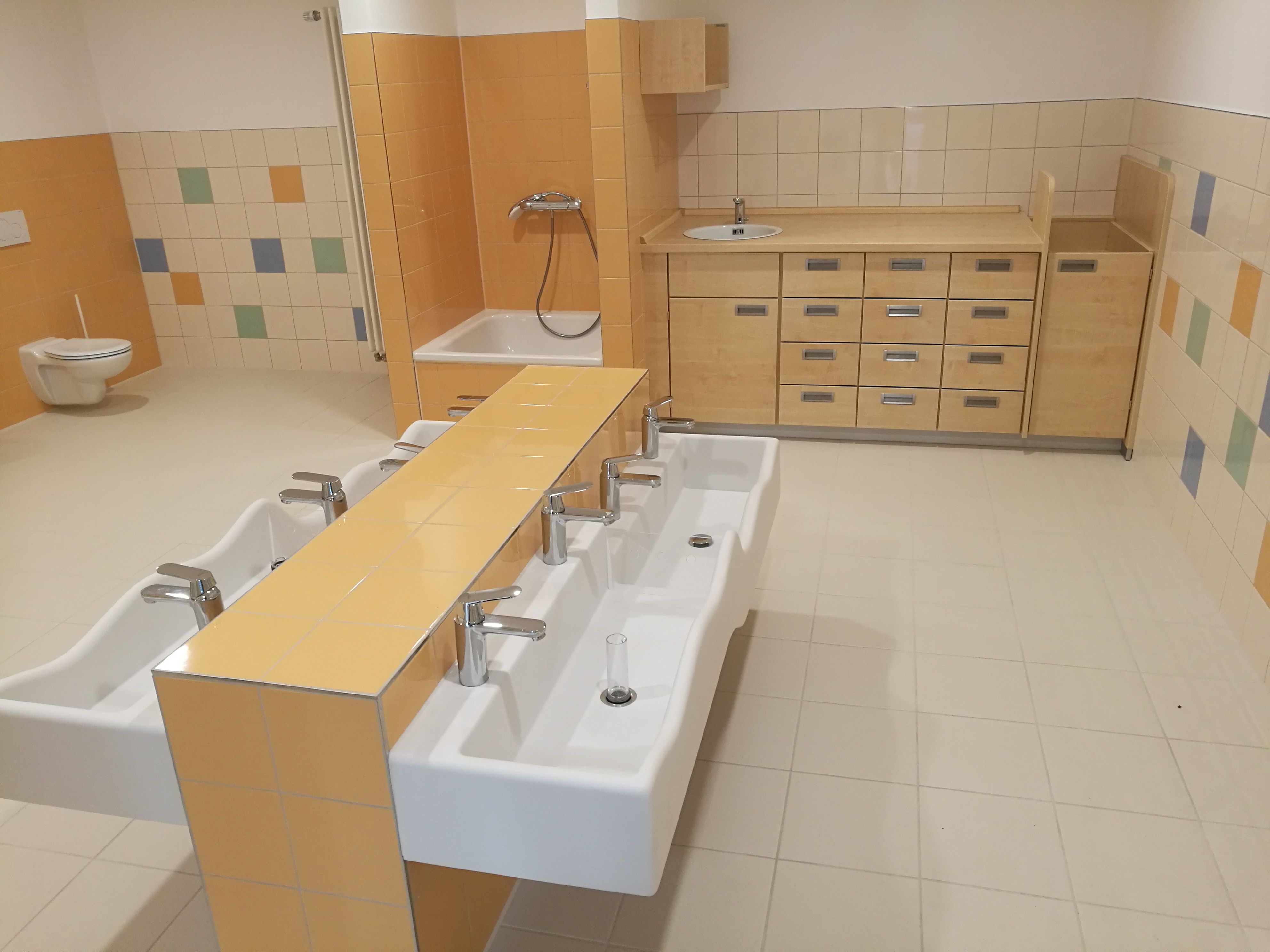

• Herstellung der Trink- und Abwasserversorgung, Entwässerung der Küche über separaten Fettabscheider, Warmwasserversorgung über zentrale Frischwasserstation mit Heizungspufferspeicher, Ausstattung der Armaturen mit Verbrühschutz

Besonderheiten:

• kindgerechte Ausstattung des Gebäudes
